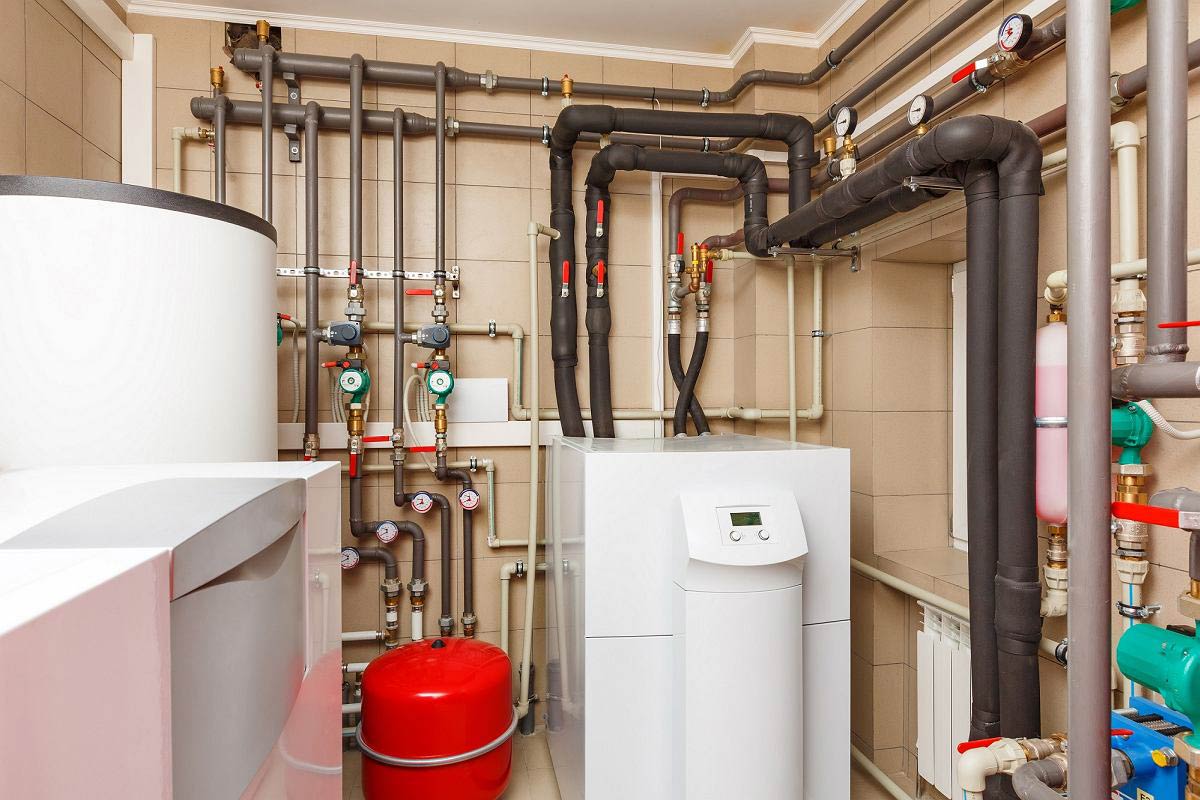

Po co hybryda: PV + pompa ciepła + kocioł (pellet/gaz)

Cele systemu — Najniższy koszt kWh ciepła w bilansie rocznym (maksymalizacja pracy pompy ciepła przy wysokim COP). Minimalizacja energii drogiej (grzałka w pompie) i paliw kopalnych/biomasy. Wysoka niezawodność i elastyczność: dwa niezależne źródła ciepła.

Komfort: stabilne temperatury, cicha i w dużej mierze bezobsługowa praca.

Niska emisja: przez większość sezonu grzeje PC, kocioł tylko „krawędziowo”.

Strategia energetyczna:

• Priorytet 1 — pompa ciepła (PC) pracująca w korzystnych warunkach: niska temperatura zasilania (podłogówka), dodatnie/umiarkowanie ujemne temperatury zewnętrzne.
• Priorytet 2 — autokonsumpcja PV: w godzinach nasłonecznienia podniesienie priorytetu CWU lub lekkie podbicie bufora, by „zjeść” własny prąd.
• Priorytet 3 — kocioł wspomagający (pellet/gaz), który przejmuje funkcję zamiast grzałki elektrycznej przy niskich temperaturach, kiedy COP PC spada i rosłaby szansa na dogrzewanie grzałką.

Bilans cieplny domu i dobór mocy

Zapotrzebowanie na ciepło (H’ + wentylacja)

Najprościej na etapie doboru użyć wskaźników:

• Nowy, dobrze ocieplony dom: 30–60 kWh/m²·rok na CO.
• Dom modernizowany po termomodernizacji: 60–90 kWh/m²·rok.
• Starszy bez termomodernizacji: >100 kWh/m²·rok.

Do tego c.w.u.: zwykle 800–2 500 kWh/rok (zależnie od liczby mieszkańców i komfortu).

Przykład (dom 150 m², dobrze ocieplony):

• CO: 150 m² × 55 kWh/m²·rok ≈ 8 250 kWh/rok
• CWU: rodzina 4-osobowa ≈ 2 000 kWh/rok
• Suma: ok. 10 250 kWh/rok energii użytecznej.

Punkt biwalentny i moc obliczeniowa

Punkt biwalentny to temperatura zewnętrzna, poniżej której pompa ciepła przestaje samodzielnie pokrywać strat ciepła budynku i potrzebne jest wsparcie. Dla powietrznych PC często ustawia się go między –3°C a –7°C (zależnie od budynku i instalacji).

Moc grzewcza potrzebna przy –20°C (przykład obliczeniowy): Jeżeli obciążenie projektowe budynku to np. 7 kW przy –20°C, a (upraszczając) spada ono liniowo z temperaturą zewnętrzną, to przy –5°C może wynosić ~4,5–5,5 kW. W takiej sytuacji:

• PC o mocy nominalnej ~6–8 kW (A7/W35) zwykle wystarczy jako źródło główne.
• Kocioł 10–15 kW (pellet/gaz) spokojnie pokryje „szczyt” i szybkie podbicia temperatury/komfortu.

Wniosek: Nie przewymiarowuj pompy „pod syberyjny mróz”. W hybrydzie PC dobieramy pod 85–95% rocznego czasu (komfort i sprawność), a szczyty i głębokie mrozy „domyka” kocioł.

Wybór typu pompy ciepła i instalacji grzewczej

Powietrzna vs. gruntowa

• Powietrzna (monoblok/split) — tańsza inwestycja, prostszy montaż, bardzo popularna. COP spada przy silnym mrozie, ale w hybrydzie to akceptowalne.
• Gruntowa (solanka/woda) — droższa (odwierty/pionowe kolektory), ale ma stabilny COP zimą. W hybrydzie często „przesada”, bo i tak rzadko potrzebujesz pełnej mocy przy najniższych temp., ale bywa opłacalna w domach o wysokiej temperaturze zasilania lub w strefach z długimi mrozami.

Temperatura zasilania: podłogówka vs. grzejniki

• Podłogówka (30–35°C zasilanie) = wysoki COP → idealna dla PC.
• Grzejniki: jeśli istniejące, sprawdź ich moc przy 45–50°C. Doważenie, wymiana kilku na większe + termomodernizacja często pozwalają zejść z temperatury i utrzymać akceptowalny COP.

PV i autokonsumpcja: ile kWp, jak sterować

Dobór PV

Dla przykładu 10 250 kWh/rok energii użytecznej i pompy o średniorocznym SCOP 3,2–4,0:

• Zużycie elektryczne PC na CO+CWU ≈ 2 600–3 200 kWh/rok.
• Reszta zużycia domu (AGD/RTV/IT) – np. 2 000–3 000 kWh/rok.

Komfortowy rozmiar PV: 6–8 kWp (w domu jednorodzinnym często realne fizycznie).
Nie dobieraj PV wyłącznie „pod zimę” — zimą i tak słońca jest mało; inwestycyjnie liczy się bilans całoroczny i autokonsumpcja.

Zwiększanie autokonsumpcji

• Harmonogram CWU i ładowania bufora w godzinach produkcji PV.
• Modulacja temperatury zadanej w buforze (np. podbicie o +2…+5 K przy słonecznej pogodzie).
• Współpraca z licznikiem energii i algorytmami „excess PV” (PC zwiększa moc, gdy pojawia się nadwyżka).

Kocioł pellet/gaz jako wsparcie „zamiast grzałki”

Kluczowe założenie: grzałka elektryczna w PC ma być „ostatnią deską ratunku”. Zamiast niej — włączamy kocioł, gdy:

• Temp. zewnętrzna < T_biwalentna_alternatywna (np. –4°C), albo
• Wymagana temp. zasilania > T_max_opłacalna_PC (np. >45–50°C dla grzejników),
• Albo PC sygnalizuje długotrwałą pracę na 100% mocy z niedogrzaniem/ciągłe dogrzewanie grzałką.

Logika sterowania (uproszczona):

• Priorytet: PC.
• Jeśli outdoor_temp ≤ T_biv_alt lub supply_temp_setpoint ≥ T_thr_PC → blokuj grzałkę (software/hardware) i zezwól na start kotła.
• Kocioł pracuje do czasu spełnienia warunku (temperatura zewnętrzna wzrośnie, temp. zasilania spadnie do strefy PC).
• Histereza (np. 1–2 K lub 15–30 min) zapobiega „klapaniu” źródeł.

Tryb biwalentny:

• Naprzemienny (alternacyjny) – poniżej T_biv pracuje wyłącznie kocioł, powyżej — PC.
• Równoległy – PC pracuje zawsze, a kocioł tylko „dokłada” przy szczytach.
  W większości przypadków alternacyjny najlepiej realizuje ideę „zamiast grzałki”.

Hydraulika i automatyka — sprawdzony układ

Zalecane elementy

• Bufor ciepła (150–300 l dla PC powietrznych, zależnie od modulacji i instalacji) – stabilność pracy, defrost, priorytet PV, separacja przepływów.
• Zasobnik CWU 250–300 l (rodzina 3–5 os.) z dwiema wężownicami (PC/solary) lub z jedną, gdy CWU grzeje wyłącznie PC/kocioł przez zawór trójdrożny.
• Zawór 3D przełączający źródła (PC ↔ kocioł) albo rozdział przez sprzęgło hydrauliczne.
• Zawory mieszające 3D dla obiegów niskotemperaturowych (podłogówka) i ewentualnie wysokotemperaturowych (grzejniki).
• Czujniki: temp. zewnętrzna, temp. zasilania i powrotu, temp. bufora (góra/dół), temp. CWU, czujnik przepływu/energia, licznik energii elektrycznej (kierunkowy).
• Zabezpieczenia: zawory bezpieczeństwa, naczynia wzbiorcze (osobne dla CO/CWU, zgodnie ze sztuką), zawór antyskażeniowy, filtry siatkowe/magnetyczne, odpowietrzniki.

Przykładowy schemat (opis)

• Źródła: PC + kocioł (pellet/gaz) → bufor (wejścia do warstw/króćców tak, by PC ładowała środek/dół, kocioł górę przy wysokiej temperaturze).
• Odbiory: z bufora rozdział na: Obieg podłogowy z mieszaczem, Obieg grzejnikowy (jeśli istnieje) z własnym mieszaczem/krzywą.
• CWU: PC ma priorytet CWU; w razie niedogrzania/antylegionella → przełączenie na kocioł.
• Automatyka: nadrzędny sterownik hybrydowy lub integracja przez moduły I/O pompy i kotła (sygnały bezpotencjałowe „blokada grzałki”, „zezwolenie na kocioł”, „priorytet CWU”, „excess PV”).

Krzywe grzewcze i nastawy

• Start: krzywa grzewcza dla podłogówki z temp. zasilania 28–35°C przy 0°C na zewnątrz (dostosować iteracyjnie).
• Maks. temp. zasilania dla PC: ustawić np. 45°C (granicznie 50°C) — powyżej blokada grzałki i zgoda na kocioł.
• T_biw_alt: np. –4°C (dopasować do budynku).
• CWU: codziennie 47–50°C, raz w tygodniu antylegionella 60°C (najlepiej kotłem).

Scenariusze pracy (doba i sezon)

Dzień słoneczny (wiosna/jesień)

• PV generuje 3–6 kWh w ciągu dnia → sterownik podbija temp. bufora o +3 K i uruchamia cykl CWU między 10:00–15:00.
• Wieczorem dom odbiera ciepło z bufora; PC pracuje z krótkim wypełnieniem lub stoi.
• Kocioł nie włącza się.

Dzień mroźny (–8°C)

• PC próbuje utrzymać zasilanie 40–43°C; COP spada do ~2. Jeśli krzywa wymaga 48–50°C, sterownik: blokuje grzałkę i przełącza na kocioł, który dogrzewa bufor/obieg do wymaganej temperatury.
• PC może dalej pracować na część domu/podłogówkę, jeśli układ równoległy, lub zostaje wyłączona alternacyjnie.

Tryb urlopowy

• Obniżenie temperatury wewnętrznej o 2–3 K, CWU co drugi/trzeci dzień.
• Kocioł pozostaje w rezerwie (mróz → samoczynny start wg logiki).
• Zdalny podgląd parametrów i alarmów.

Dobór komponentów – parametry, na które patrzeć

Pompa ciepła

• Zakres modulacji mocy i minimalna moc (ważne przy „małym” obciążeniu przejściowym).
• SCOP dla profilu 35°C i 55°C (jeśli masz grzejniki).
• Hałas (dB(A) przy odległości) – realne warunki działki.
• Integracja sterownicza: wyjścia/wejścia, możliwość blokady grzałki, sterowanie „excess PV”.
• Gwarancja/serwis i dostępność części.

Kocioł na pellet

• Sprawność pracy częściowej, automatyka podajnika, jakość sterownika (modulacja, rozpalanie wygaszanie).
• Magazyn paliwa (pojemność zasobnika), dostęp do paliwa dobrej jakości.
• Emisje i czystość spalin, łatwość czyszczenia wymiennika.
• Wymogi komina i dopływu powietrza.
• Zasilanie awaryjne (krótki UPS dla podajnika/wentylatora).

Kocioł gazowy (kondensacyjny)

• Modulacja 1:10 lub lepsza, sprawność kondensacyjna przy niskich temp. powrotu.
• Współpraca przez styki beznapięciowe (wejście zewnętrzne „zezwolenie/praca”) i „warm start” OFF.
• Kominek powietrzno-spalinowy (rura w rurze), warunki przyłącza gazu i przeglądy.

Bufor i armatura

• Bufor z króćcami na różnych wysokościach (stratyfikacja), izolacja min. klasy A.
• Zawory mieszające z siłownikami i sterowaniem pogodowym.
• Pompy obiegowe elektroniczne (EEI < 0,23), osobne dla obiegów.
• Filtry, separatory zanieczyszczeń/magnetytów, odpowietrzniki automatyczne.

Energia, koszty i opłacalność (modelowanie)

Zużycie i koszty — metoda

• Oszacuj energię użyteczną (kWh/rok) na CO i CWU.
• Rozbij sezon na strefy temperatur (np. >+5°C, +5…–5°C, <–5°C) — z rozkładem godzin z lokalnych danych klimatycznych.
• Przypisz średni COP PC dla każdej strefy (np. 4,0 / 3,0 / 2,2).
• Gdy w trzeciej strefie potrzebna temp. zasilania > limit PC, przenieś energię do kotła.
• Wyceń energię elektryczną (umowa, taryfy), pellet/gaz (lokalne ceny), ewentualne przychody/opusty prosumenckie.
• Dodaj serwis: PC (niskie), pellet (średnie), gaz (niskie), komin (pellet/gaz).

Przykładowy bilans (orientacyjny)

• Energia użyteczna: 10 250 kWh/rok (z pkt 2).
• Załóżmy: 75% sezonu w strefie +5…–5°C, 15% >+5°C, 10% <–5°C.
• PC pokrywa całość w dwóch cieplejszych strefach z COP 4,0 / 3,0.
• W mrozach <–5°C 50% energii bierze już kocioł (limit temp. zasilania/COP), reszta PC przy COP ~2,2.

Szacunkowo:

• Praca PC: ~8 000 kWh użytecznych → prąd ~2 400–2 800 kWh.
• Praca kotła: ~2 250 kWh użytecznych → pellet ~2 500–2 700 kWh paliwa (sprawność 85–90%) lub gaz ~250–270 m³ (przy 9–9,5 kWh/m³ i sprawności 95%).
• PV 7–8 kWp pokryje sporą część prądu PC i domowego.

Efekt: grzałka praktycznie nie pracuje, a kocioł uruchamia się tylko „na mrozy” i antylegionellę.

Ustawienia sterownika — konkretne reguły

Parametry bazowe (start):

• T_biw_alt (przełączenie na kocioł): –4°C (dopasuj do budynku).
• T_zasil_max_PC: 45°C (granicznie 50°C).
• Blokada grzałki: włączona, z wyjątkiem alarmów awaryjnych.
• Histereza: 1,5–2,5 K i/lub 20–30 min.
• Priorytet CWU: TAK; grzanie CWU między 10:00–15:00 (PV).
• Antylegionella: sobota 12:00, 60°C – źródło: kocioł.
• Tryb PV-excess: zezwól na podbicie bufora/CWU +2…+5 K przy nadwyżce.

Ochrona sprężarki:

• Minimalny czas postoju (anti short-cycle): 5–8 min.
• Minimalny przepływ przez wymiennik (zabezpieczenie LWT).
• Defrost — pozwól sterownikowi pracować automatycznie, ale trzymaj czysty parownik i swobodny przepływ powietrza.

CWU — komfort i higiena

• Zasobnik 250–300 l z dużą powierzchnią wężownicy dla PC (≥2,0–2,5 m²).
• Temperatura robocza 47–50°C (zawór termostatyczny mieszający na wyjściu!).
• Antylegionella: cotygodniowe 60°C — racjonalnie wykonać kotłem (szybko, bez „męczenia” PC).
• Harmonogram CWU w godzinach PV; w zimie rozważyć wieczorne ładowanie w tańszej taryfie (jeśli masz).

Elektryka i bezpieczeństwo

• Zasilanie 3-fazowe dla PC ≥7–8 kW; zabezpieczenia wg producenta (C16–C25 itp.).
• Ochrona przepięciowa (SPD), wyłącznik różnicowoprądowy dobrany do falownika PC (typ A/F).
• Falownik PV — integracja z licznikiem dwukierunkowym i sterownikiem PC (wejście „excess PV”).
• Zasilanie awaryjne: rozważ dla elektroniki i pomp CO (UPS), szczególnie przy kotle pelletowym.

Eksploatacja, serwis i trwałość

• Pompa ciepła: coroczny przegląd (kontrola czynnika, szczelności, czyszczenie parownika, test zaworów).
• Kocioł pellet: czyszczenie wymiennika i palnika, kontrola jakości pelletu; przegląd kominiarski.
• Kocioł gazowy: coroczny serwis, analiza spalin.
• Instalacja CO: odpowietrzenie, kontrola filtrów, uzupełnienie inhibitorów (jeśli zalecane).
• Automatyka: raz/kwartał zrzut logów, korekta krzywej grzewczej po obserwacji komfortu i zużycia.

Najczęstsze błędy i jak ich uniknąć

• Brak bufora przy PC powietrznej → krótkie cykle, hałas, gorsza współpraca z PV.
• Za wysoka krzywa → PC pracuje na 45–50°C „bez potrzeby” – spadek COP, częstsze defrosty.
• Aktywna grzałka domyślnie → nieświadome zużycie tysięcy kWh zimą. Zablokuj ją i ustaw logikę kotła.
• Brak separacji i czystości instalacji → zabrudzenia wymienników, awarie pomp.
• Złe wpięcie kotła – pracuje „przeciw” PC, miesza warstwy w buforze.
• Niedoszacowanie mocy grzejników w modernizowanych domach → konieczność 55–60°C i frustracja.
• Ignorowanie akustyki – jednostka zewnętrzna źle ustawiona, rezonanse (komfort sąsiadów!).

Kiedy pellet, a kiedy gaz?

Pellet — wybierz, jeśli:

• Brak przyłącza gazowego lub koszty przyłącza są wysokie.
• Akceptujesz minimalną obsługę (dosyp paliwa, czyszczenie).
• Chcesz paliwa o przewidywalnej cenie i niskim śladzie węglowym (zależnie od certyfikacji).

Gaz — wybierz, jeśli:

• Masz stabilne/przystępne koszty gazu i istniejące przyłącze.
• Zależy Ci na pełnej bezobsługowości i cichej pracy.
• Masz ograniczone miejsce na magazyn paliwa i nie chcesz komory zasobnika.

W obu wariantach kocioł pełni rolę szczytową i sanitarną (antylegionella), a nie podstawową!

Dwie przykładowe konfiguracje (gotowe „recepty”)

Dom nowy 140–170 m², podłogówka, strefa umiarkowana

• PC powietrzna 7–8 kW, SCOP 4,0 (W35).
• PV 7,2–8,0 kWp.
• Bufor 200–300 l, zasobnik CWU 300 l.
• Kocioł gaz kondens. 12–15 kW (lub pellet 12–15 kW).
• Ustawienia: T_biw_alt –4°C; T_zasil_max_PC 45°C; blokada grzałki; CWU 48°C (10–15), antylegionella sobota 12:00 z kotła.

Efekt: 85–90% sezonu grzeje PC, kocioł tylko w mrozy i do sanitarnej dezynfekcji.

Modernizacja domu 130–160 m², grzejniki + częściowo podłogówka

• Termomodernizacja okien/ścian stropu + doważenie grzejników (cel: 45–50°C przy –5°C).
• PC powietrzna 8–10 kW (większa modulacja).
• PV 6,5–7,5 kWp.
• Bufor 200–300 l, CWU 250–300 l.
• Kocioł pellet 15 kW (lub gaz 15 kW).
• Ustawienia: T_biw_alt –2…–4°C; T_zasil_max_PC 48–50°C; preferencja kotła przy wymaganiu >50°C.

Efekt: PC pokrywa większość sezonu, kocioł przejmuje szczyty i wyższe temperatury zasilania.

Weryfikacja po montażu: checklista odbioru

Hydraulika i sprzęt:

• Bufor zamontowany, właściwe króćce, izolacja.
• Sprzęgło/rozdzielacz — jeśli są obiegi mieszane.
• Zawory mieszające 3D działają, siłowniki poprawnie okablowane.
• Filtry, separatory, naczynia, zawory bezpieczeństwa – sprawdzone.

Automatyka:

• Czujnik zewnętrzny poprawnie zamontowany (północna ściana, osłonięty od słońca).
• Komunikaty I/O: blokada grzałki przetestowana; wejście zezwolenia kotła działa.
• Harmonogram CWU i antylegionelli zapisany.
• Tryb PV-excess przetestowany z licznikiem.

Parametry:

• Krzywa grzewcza dobrana po 1–2 tygodniach (2–3 korekty).
• T_biw_alt zweryfikowana w pierwszym chłodnym epizodzie.
• Logi zużycia prądu i czasu pracy źródeł analizowane miesięcznie.

FAQ (krótko i rzeczowo)

Czy potrzebuję bufora przy PC?

Przy powietrznej — w 90% przypadków tak, dla stabilności, PV i hydrauliki wielu obiegów.

Czy grzałka w PC ma być całkiem wyłączona?

Domyślnie zablokowana, ale pozostaw tryb awaryjny (np. przy awarii kotła).

Czy pellet nie „zepsuje” ekologii układu?

Pracuje incydentalnie. Emisje są nieporównanie niższe w ujęciu rocznym niż przy kotle jako źródle głównym. Dbałość o jakość pelletu i serwis jest kluczowa.

A jeśli zimą PV prawie nie produkuje?

I tak największe oszczędności da wysoki SCOP jesień–wiosna i w CWU. PV to bonus do bilansu rocznego + zasilanie PC poza szczytami.

Grzejniki 55–60°C — czy PC ma sens?

Po termomodernizacji i doważeniu grzejników często zejdziesz do 45–50°C. Resztę załatwi kocioł szczytowy. To wciąż opłacalne.

Podsumowanie — recepta na „bezgrzałkową” hybrydę

• Dobierz PC pod 85–95% czasu sezonu (nie pod skrajne mrozy).
• Zaprojektuj niską temp. zasilania (podłogówka lub przewymiarowane grzejniki).
• Wstaw bufor 200–300 l i zasobnik CWU 250–300 l.
• PV 6–8 kWp i sterowanie „excess PV” do podbicia CWU/bufora.
• Zaprogramuj sterownik: T_biw_alt ≈ –4°C, T_zasil_max_PC ≈ 45°C (max 50°C), blokada grzałki (poza awarią), kocioł jako wsparcie alternacyjne i do antylegionelli.
• Serwis i obserwacja – po pierwszym sezonie korekty krzywej i progów.

Taki układ zapewnia najniższy koszt ogrzewania przy zachowaniu wysokiego komfortu, wyraźnie niższą emisję i niezawodność wynikającą z dwóch niezależnych źródeł. Kocioł włącza się tylko wtedy, kiedy pompa ciepła musiałaby uruchomić grzałkę lub gdy wymaga tego higiena CWU. Masz pytania dotyczące konkretnej instalacji? Skontaktuj się z AeroPlus — doradzimy i przygotujemy wycenę dopasowaną do Twojego domu.
